Maşinist kabinası

Maşinist kabinası lokomotiv, elektrik qatarı və ya metro qatarında maşinistin qatarı idarə etdiyi xüsusi iş sahəsidir. Burada qatarın hərəkətə gətirilməsi, sürətin tənzimlənməsi, tormozlanması, texniki göstəricilərin izlənməsi və rabitənin həyata keçirilməsi üçün lazım olan idarəetmə cihazları yerləşir. Kabina sərnişin salonundan ayrılır və onun əsas məqsədi maşinistə qatarı təhlükəsiz, dəqiq və nəzarət olunan şəraitdə idarə etmək imkanı yaratmaqdır.

Müasir qatarların maşinist kabinası sadəcə sükan əvəzi olan bir idarəetmə qolu və bir neçə düymədən ibarət deyil. Burada sürət göstəriciləri, tormoz sistemi, siqnalizasiya, radio rabitəsi, qatarın texniki vəziyyətini göstərən monitorlar, fövqəladə idarəetmə vasitələri və digər sistemlər bir mərkəzdə birləşdirilir.

Kabinanın quruluşu istifadə olunan qatar modelinə və dəmir yolu sisteminə görə dəyişə bilər. Metro qatarında kabina daha kompakt və şəhərdaxili intensiv hərəkətə uyğun qurulduğu halda, magistral lokomotivdə uzun məsafəli səfər və fərqli texniki sistemlər nəzərə alına bilər.

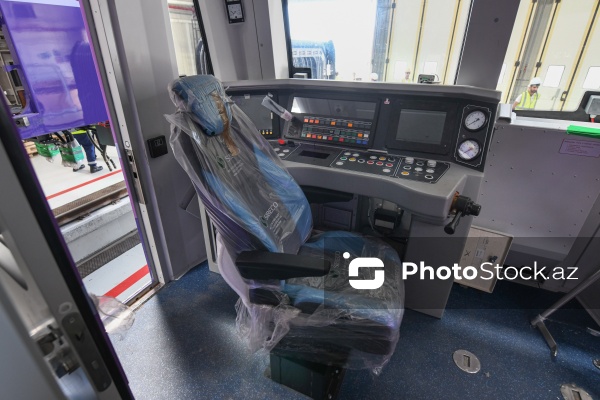

Maşinist kabinasında əsas idarəetmə elementləri

Kabinanın ən vacib hissəsi idarəetmə panelidir. Maşinist qatarın hərəkəti ilə bağlı əsas məlumatları bu panel üzərindən izləyir və idarəetmə əmrlərini buradan verir.

Paneldə adətən sürət göstəricisi, dartı və tormoz idarəetməsi, qapıların vəziyyəti, müxtəlif xəbərdarlıq lampaları və elektron monitorlar olur.

Müasir qatarların bir hissəsində klassik mexaniki göstəricilərin böyük hissəsi rəqəmsal ekranlarla əvəz olunub. Bu ekranlarda qatarın ayrı-ayrı sistemlərinin vəziyyəti, nasazlıq mesajları, enerji göstəriciləri və digər texniki məlumatlar göstərilə bilər.

Maşinist bütün məlumatları eyni anda izləməli olduğu üçün idarəetmə panelinin quruluşu ergonomik olmalıdır. Ən vacib göstəricilər maşinistin baxış sahəsində yerləşdirilir ki, o, başını və bədənini həddindən artıq hərəkət etdirmədən vəziyyəti qiymətləndirə bilsin.

Sürət və hərəkətə nəzarət

Maşinist kabinasında ən vacib məlumatlardan biri qatarın cari sürətidir.

Maşinist xətt üzrə müəyyən edilmiş sürət hədlərinə əməl etməli, stansiyalara yaxınlaşarkən sürəti vaxtında azaltmalı və qatarı tələb olunan nöqtədə saxlamalıdır.

Bəzi müasir qatar sistemlərində sürətə avtomatik nəzarət edən texniki həllər də mövcuddur. Sistem icazə verilən sürətin aşılması və ya təhlükəli hərəkət rejimi zamanı maşinistə xəbərdarlıq edə və müəyyən hallarda avtomatik tormozlama tətbiq edə bilər.

Bununla belə, maşinist kabinada aktiv nəzarətçi olaraq qalır və hərəkət prosesini davamlı izləməlidir.

Dartı idarəetməsi

Qatarın hərəkətə başlaması və sürətlənməsi dartı sistemi vasitəsilə həyata keçirilir.

Maşinist idarəetmə qolunu və ya digər müvafiq sistemi istifadə etməklə elektrik mühərriklərinə tələb olunan gücün verilməsini idarə edir. Qatar sürət yığdıqca dartı səviyyəsi şəraitə uyğun dəyişdirilir.

Müasir metro qatarlarında bu prosesin bir hissəsi avtomatlaşdırılmış ola bilər. Lakin maşinist hərəkət zamanı qatarın reaksiyasını və cihaz göstəricilərini nəzarətdə saxlayır.

Qatarın dartı sistemi ilə tormoz sistemi bir-biri ilə sıx əlaqədardır. Maşinist hərəkəti hamar təşkil etmək üçün sürətlənmə və tormozlamanı düzgün balanslaşdırmalıdır.

Tormoz sistemi kabinadan necə idarə olunur?

Maşinist kabinasında tormoz idarəetməsi əsas təhlükəsizlik funksiyalarından biridir.

Qatarın kütləsi və hərəkət sürəti yüksək olduğuna görə tormozlama məsafəsi avtomobillə müqayisədə xeyli böyük ola bilər. Bu səbəbdən maşinist dayanacağı əvvəlcədən planlaşdırmalıdır.

Müasir elektrik qatarlarında elektrodinamik və pnevmatik tormoz sistemləri birlikdə işləyə bilər. Normal rejimdə daha hamar və enerji baxımından səmərəli tormozlama tətbiq edilir, zəruri hallarda isə daha intensiv və ya fövqəladə tormozlama mümkündür.

Kabina daxilində maşinistin fövqəladə vəziyyətdə istifadə edə biləcəyi ayrıca tormoz idarəetmə funksiyası da nəzərdə tutula bilər.

Monitorlar və diaqnostika sistemi

Yeni nəsil qatarların maşinist kabinasında rəqəmsal monitorlar əsas informasiya mənbələrindən biridir.

Bu ekranlarda qatarın enerji sistemi, qapılar, tormozlar, mühərriklər və digər texniki avadanlıqlar barədə məlumat göstərilə bilər.

Nasazlıq yarandıqda sistem müəyyən kod və ya xəbərdarlıq təqdim edə bilər. Bu məlumat maşinistə problemin hansı sistemdə olduğunu daha tez müəyyən etməyə kömək edir.

Lakin monitorun nasazlıq mesajını göstərməsi həmişə maşinistin həmin nasazlığı özü aradan qaldırması demək deyil. Maşinist təlimata uyğun ilkin əməliyyatı yerinə yetirə, dispetçerə və texniki xidmətə məlumat verə bilər.

Qapıların idarə olunması

Metro və şəhərətrafı qatarlarda qapıların idarə olunması maşinist kabinasının əsas funksiyalarından biridir.

Qatar stansiyada dayandıqdan sonra qapıların açılması və bağlanması müəyyən edilmiş prosedura uyğun aparılır.

Müasir qatar sistemlərində qapılar tam bağlanmadıqda maşinistə xəbərdarlıq verilə bilər. Bəzi sistemlər isə qapılardan biri düzgün bağlanmadıqda qatarın hərəkətə başlamasına texniki olaraq icazə vermir.

Bu funksiya sərnişinlərin təhlükəsizliyi baxımından xüsusi əhəmiyyət daşıyır.

Maşinist hərəkətə başlamazdan əvvəl qapıların bağlı olduğunu və qatarın təhlükəsiz şəkildə yola düşə biləcəyini təsdiq edən göstəriciləri yoxlamalıdır.

Rabitə vasitələri

Maşinist kabinasında dispetçer və digər əməliyyat heyəti ilə əlaqə saxlamaq üçün rabitə sistemi yerləşir.

Bu sistem qatar hərəkətinin koordinasiyası üçün mühüm əhəmiyyət daşıyır. Xəttdə nasazlıq, gecikmə, fövqəladə vəziyyət və ya texniki problem yaranarsa, maşinist dispetçerlə operativ əlaqə saxlamalıdır.

Metro qatarlarında sərnişinlərin də fövqəladə vəziyyətdə maşinistlə əlaqə saxlaya bildiyi rabitə sistemi ola bilər. Bakı Metropoliteninin sərnişin qaydalarında qatarda problem yaranarsa “maşinistlə əlaqə” qurğusundan istifadə edilməsi nəzərdə tutulur.

Bu sistem sərnişinin məlumatını birbaşa maşinist kabinasına çatdırmağa imkan verir.

Siqnalizasiya və təhlükəsizlik sistemləri

Maşinist kabinasında dəmir yolu siqnallarını və avtomatik təhlükəsizlik sistemlərini izləmək üçün müxtəlif göstəricilər yerləşir.

Metro və dəmir yolu sistemlərində yalnız xətt boyunca yerləşən işıqforlara baxmaq kifayət etmir. Müasir qatarlarda müəyyən siqnal məlumatları birbaşa kabinaya ötürülə bilər.

Belə sistemlər maşinistə icazə verilən sürət, qarşıdakı yol sahəsinin vəziyyəti və digər hərəkət məlumatlarını təqdim edə bilər.

Təhlükəsizlik sistemi maşinistin müəyyən əmri vaxtında yerinə yetirmədiyini aşkar etdikdə xəbərdarlıq verə bilər. Daha inkişaf etmiş sistemlər isə təhlükəli vəziyyətin qarşısını almaq üçün avtomatik olaraq qatarın sürətini azalda və ya onu dayandıra bilər.

Maşinistin oturacağı və ergonomika

Maşinist kabinasında oturacaq sadə kreslo deyil, uzunmüddətli iş üçün xüsusi hazırlanmış iş yerinin bir hissəsidir.

Oturacağın hündürlüyü və mövqeyi maşinistin boyuna və bədən quruluşuna uyğun tənzimlənə bilər. Məqsəd həm ön şüşədən xətti aydın görmək, həm də bütün əsas idarəetmə elementlərinə rahat çatmaqdır.

Uzun müddət eyni vəziyyətdə oturmaq bel, boyun və çiyin nahiyəsində gərginlik yarada bilər. Buna görə kabina ergonomikasında oturacaq, pedal, panel və monitorların yerləşdirilməsi xüsusi əhəmiyyət daşıyır.

İdarəetmə elementlərinin səhv və ya narahat yerləşdirilməsi maşinistin tez yorulmasına və diqqətinin azalmasına səbəb ola bilər.

Kabinanın ön şüşəsi və görünüş sahəsi

Maşinist qarşıdakı yolu və siqnalları aydın görməlidir. Buna görə kabinanın ön şüşəsi geniş görünüş sahəsi təmin edir.

Şüşənin vəziyyəti, təmizliyi və işıq əks etdirməsi təhlükəsiz idarəetməyə təsir edə bilər. Yağış, qar və digər hava şəraitində magistral və açıq dəmir yolu qatarlarında şüşəsilən sistemlərdən istifadə olunur.

Metro tunellərində isə işıqlandırma və siqnal sistemlərinin aydın görünməsi əsas məsələlərdəndir.

Kabina daxilindəki işıqlandırma da ön şüşədə güclü əks yaratmamalıdır. Əks halda maşinistin tunel və ya yol sahəsini görməsi çətinləşə bilər.

Fövqəladə vəziyyətlər üçün avadanlıq

Maşinist kabinasında normal hərəkət üçün nəzərdə tutulan idarəetmə elementləri ilə yanaşı fövqəladə hallar üçün xüsusi vasitələr də ola bilər.

Bunlara təcili tormoz idarəetməsi, rabitə vasitələri, fövqəladə çıxış və müəyyən texniki vasitələr daxil ola bilər.

Qatarın əsas idarəetmə sistemi sıradan çıxdıqda ehtiyat prosedurlar tətbiq edilə bilər. Maşinist belə vəziyyətlər üzrə əvvəlcədən təlim keçməlidir.

Yanğın, tuneldə dayanma və digər fövqəladə hadisələr zamanı maşinistin dispetçerlə düzgün koordinasiyası xüsusi əhəmiyyət daşıyır.

Maşinist kabinasına kim daxil ola bilər?

Maşinist kabinası sərnişinlər üçün nəzərdə tutulmayıb.

Buraya giriş adətən yalnız maşinist, təlimatçı, texniki əməkdaş və xidməti zərurət olan digər səlahiyyətli şəxslərə icazə verilir.

Kabinanın sərnişin salonundan ayrılmasının əsas səbəblərindən biri idarəetmə prosesinə müdaxilənin qarşısını almaqdır.

Sərnişinin maşinist kabinasına icazəsiz daxil olması diqqətin yayınmasına və təhlükəsizlik riskinə səbəb ola bilər.

Bu səbəbdən kabina qapısı xidmət rejimində bağlı saxlanılır və yalnız səlahiyyətli personal tərəfindən istifadə edilir.

Metro qatarında maşinist kabinası

Metro qatarlarında çox vaxt tərkibin hər iki başında maşinist kabinası yerləşir. Bu quruluş qatarın son stansiyada fiziki olaraq çevrilmədən əks istiqamətdə hərəkət etməsinə imkan verir.

Qatar son dayanacağa çatdıqda maşinist bir baş kabinadan çıxaraq digər başdakı kabinaya keçə və qatarı əks istiqamətdə idarə edə bilər. Konkret əməliyyat qaydası xəttin və stansiyanın quruluşundan asılıdır.

Bəzi metro sistemlərində tam avtomatik və maşinistsiz qatarlar da mövcuddur. Belə sistemlərdə ənənəvi maşinist kabinası ümumiyyətlə olmaya və ya yalnız fövqəladə və texniki idarəetmə üçün gizli panel şəklində saxlanıla bilər.

Bakı metrosunda isə qatarların idarə olunmasında maşinist kabinası aktiv iş yeri kimi istifadə olunur.

Yeni nəsil qatarların kabinası

Yeni nəsil metro qatarlarında maşinist kabinasının rəqəmsallaşdırılması daha aydın görünür.

Əvvəllər ayrıca analoq cihazlarla göstərilən bir çox məlumat indi çoxfunksiyalı ekranlarda birləşdirilə bilər. Bu, kabinadakı cihazların sayını azaldır və məlumatın daha sistemli təqdim olunmasına imkan verir.

Eyni zamanda diaqnostika sistemləri qatarın ayrı-ayrı vaqonlarında yaranmış texniki problem barədə maşinistə mərkəzləşdirilmiş məlumat verə bilər.

Bu cür avtomatlaşdırma maşinistin məsuliyyətini aradan qaldırmır. Əksinə, o, daha çox məlumatı düzgün qiymətləndirməli və sistemin xəbərdarlıqlarına uyğun qərar verməlidir.

Maşinist kabinasının təhlükəsiz hərəkətdə rolu

Maşinist kabinası qatarın bütün əsas idarəetmə və nəzarət funksiyalarının cəmləşdiyi mərkəzdir.

Maşinist burada sürəti idarə edir, tormozlayır, qapılara nəzarət edir, texniki məlumatları izləyir və dispetçerlə əlaqə saxlayır.

Bu səbəbdən kabinanın avadanlığının saz vəziyyətdə olması qatarın ümumi texniki etibarlılığı qədər vacibdir.

Monitor, rabitə sistemi, idarəetmə qolu, təhlükəsizlik siqnalları və digər elementlərin nasazlığı vaxtında müəyyən edilməli və aradan qaldırılmalıdır.

Beləliklə, maşinist kabinası sadəcə qatarın ön hissəsində yerləşən kiçik otaq deyil. O, qatarın hərəkətinin idarə edildiyi, təhlükəsizlik məlumatlarının toplandığı və maşinistin bütün əməliyyat qərarlarını həyata keçirdiyi əsas iş mərkəzidir.
